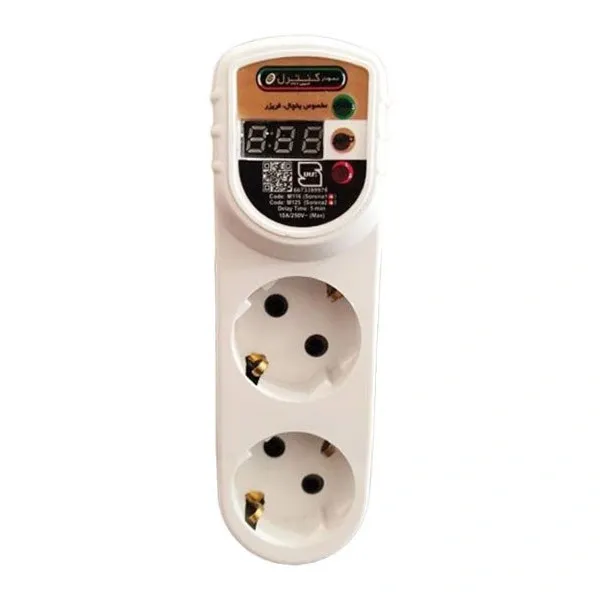

محافظ دیجیتال یخچال
نمودار کنترل دوخانه +M125 مدل سورنا +2
این
دستگاه لوازم برقی شما را در مقابل نوسانات شدید ولتاژ برق شهر و اضافه یا کمبود
آن محافظت می کند.
کاربرد های محافظ 2500 ولت
آمپر:
1-یخچال، فریزر، مایکروفر، لوازم
برقی آشپزخانه و هر وسیله برقی دیگر تا توان 2500 ولت آمپر (+code:M125)
2-پکیج، کامپیوتر و صوتی تصویری،
فاکس، آمپلی فایر، جاروبرقی، پنکه، دستگاه تصفیه آب و... (+code:M126)
کاربرد
های محافظ 3500 ولت آمپر:
1-ماشین لباسشویی، ماشین
ظرفشویی، یخچال صنعتی، کولر گازی و اسپیلت تا توان 18000 (+code:M129)
دستگاه محافظ ولتاژ برای
جلوگیری از ورود نوسانات ناشی از برق شهر و رعد و برق بر روی خطوط شبکه برق به
دستگاه شما می باشد.
عملکرد:
محافظ ولتاژ نمودار کنترل،
دارای سه نشانگر (LED) و یک نمایشگر(7Segment) ولتاژ می باشد که هر نشانگر به
همراه نمایشگر عملکرد زیر را دارد:
1-نشانگر (LED)
سبز:
در هنگام وصل خروجی روشن می شود و نمایشگر نیز ولتاژ ورودی برق شهر به دستگاه را
نشان می دهد.
2-نشانگر (LED)
زرد:
زمان تا وصل خروجی چشمک زن روشن می شود و نمایشگر نیز زمان را به صورت معکوس شمرده
و نشان می دهد.
3-نشانگر (LED)
قرمز:
اگر ولتاژ ورودی خارج از محدوده جدول زیر باشد روشن می شود و نمایشگر ولتاژ ورودی
برق شهر به همراه علامت Hi (ولتاژ ورودی بالا) یا Lo (ولتاژ ورودی پایین) به صورت چشمک زن نمایش داده می شود و خروجی
محافظ قطع می باشد.
حالت عادی: در هنگام وصل برق
اگر ولتاژ در محدوده مجاز جدول زیر باشد نشانگر زرد چشمک زن روشن و نمایشگر زمان
تا وصل خروجی معکوس شمرده و نمایش می دهد و در نهایت نشانگر زرد خاموش و نشانگر
سبز روشن می شود.در این حالت نمایشگر ولتاژ ورودی به دستگاه را نمایش می دهد.
اگر در هنگام کار محافظ ،
نشانگر (LED) قرمز روشن و نمایشگر علامت Hi (ولتاژ ورودی بالا) یا Lo (ولتاژ ورودی پایین) نشان دهد این بدان
معناست که ولتاژورودی در محدوده غیر مجاز جدول است و خروجی قطع می باشد.اگر ولتاز
به محدوده مجاز برگشت، عملکرد عادی مدار تکرار می شود.
|
ولتاژ قطع بالا (off) |
محدوده کارکرد (on) |
ولتاژ قطع پایین (off) |
وضعیت خروجی |
|
(250±5)
V |
(170±255) V |
(175±5) V |
ولتاژ ورودی |
ضمانت: دستگاه محافظ ولتاژ
نمودار کنترل، از تاریخ فروش به مدت36 ماه در برابر نواقص و خرابی ناشی از ساخت، ضمانت می شود.
|
مشخصات محافظ الکترونیکی نمودار کنترل |
||
|
توان خروجی |
2500 وات (M125+,M126+) |
3500 وات (M126+) |
|
زمان تاخیر |
5 دقیقه (M125+,M129+) |
1 دقیقه(M117+) |
|
تعداد خروجی |
2 عدد |
|
|
ابعاد |
8/8×6×17/5 سانتی متر |
|
|
وزن |
185گرم (M125+,M126+) |
190گرم (M129+) |
|
جنس بدنه |
پلی کربنات |
|
|
رنگ تولیدی |
سفید |
|
